Корпус и аксессуары

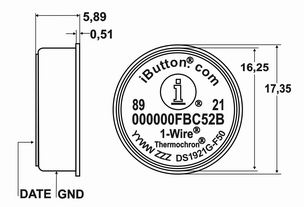

Габариты корпуса F5 can ТЕРМОХРОН, как и все устройства iButton со встроенными элементами питания, упаковывается в герметичный металлический корпус F5 can (ранее этот корпус обозначался, как MicroCAN модификации F5), внешне напоминающий дисковую батарейку или "таблетку". Корпус изготавливается из высококачественной легированной нержавеющей стали типа 305 (Type 305 Stainless Steel) толщиной 0,254 мм. Корпус F5 can устойчив к ударам и вибрациям, его можно ронять на землю или бетонный пол, он не боится воды, льда, кислот, масел, бензина, электромагнитных полей. Диаметр корпуса‑диска не превышает 17,35 мм, а его толщина составляет 5,89‑мм. Для удобства крепления на обратной стороне корпуса предусмотрен специальный фланец.

Корпус диск состоит из двух половинок, электрически изолированных друг от друга полипропиленовой вставкой. Внутри он полый. В герметичную полость заключена печатная плата, на которой смонтированы электронная схема на кремниевом кристалле и высококачественный кварцевый резонатор, обеспечивающий стабильность встроенных часов реального времени, а также литиевая батарея питания устройства. Электронная схема соединена с половинками корпуса‑диска двумя проводниками. Половинки диска образуют контактную часть последовательного 1‑Wire‑порта. При этом через центральную часть идет линия данных (DATA), внешняя оболочка - "земля" (GND). Для того чтобы произошел обмен информацией между устройством ТЕРМОХРОН и средством обслуживания, необходимо прикоснутся обеими половинками металлического корпуса "таблетки" к контактному приемному устройству (зонду), также состоящему из двух гальванически не связанных друг с другом, проводящих электрический ток частей.

На внешней стороне корпуса любой "таблетки" семейства iButton, в том числе и устройства ТЕРМОХРОН, нанесены регистрационные обозначения, фиксирующие особенности изделия, а также информацию о производственных параметрах его изготовления. Все эти аббревиатуры расшифровываются следующим образом:
YY - последние два разряда года выпуска устройства (десятичное число),
WW - порядковый номер рабочей недели в течение года выпуска устройства (десятичное число),
RR или RRR - номер упаковочной партии, включающий технологический номер ревизии (версии) используемых при изготовлении кристаллов (шестнадцатеричное число),
FF - групповой код типа устройства семейства iButton, для регистраторов ТЕРМОХРОН это число всегда равно 21 (шестнадцатеричное число),
SSSSSSSSSSSS - 12 разрядов индивидуального идентификационного кода устройства (уникальное шестнадцатеричное число, включающее код подсемейства или модификацию регистратора DS1921 (первые три разряда), подробнее см. здесь),
CC - контрольная сумма (CRC) - двухразрядный шестнадцатеричный код контрольной суммы кодовой последовательности, образованной идентификационным кодом и групповым кодом,
ZZZZ - обозначение устройства по коду фирмы, для регистраторов ТЕРМОХРОН это число всегда равно 1921 (десятичное число),
Q - символ, определяющий модификацию устройств DS1921: либо G для термографов с рабочим диапазоном регистрируемых температур от -40°C до +85°C, либо H для термографов с рабочим диапазоном регистрируемых температур от +15°C до +46°C, либо Z для термографов с рабочим диапазоном регистрируемых температур от -5°C до +26°C,
XXX - модификация корпуса F# can, для регистраторов ТЕРМОХРОН всегда обозначается F5#, где F5 - обозначение корпуса F# can толщиной 5,89 мм для устройств iButton со встроенной литиевой батареей, а последняя цифра # - обозначение рабочего температурного диапазона для модификаций DS1921L (у других модификаций DS1921G, DS1921H и DS1921Z этот символ либо отсутствует, либо это ноль).
Примечание: Начиная с середины 2007 года, компания Maxim Integrated перешла на перспективные бессвинцовые RoHS‑технологии изготовления микросхем iButton. Для версий микросхем iButton без содержания свинца в конце обозначения изделия добавляется знак "+", если же устройство iButton отвечает всем требованиям RoHS, но все‑таки содержит свинец в качестве исключения, то добавляется знак "#". Любые, выпускаемые начиная 2007 года устройства ТЕРМОХРОН, содержат свинец в качестве исключения и имеют на корпусе маркировку: или DS1921G#F50, или DS1921Z#F50, или DS1921H#F50.

Файл	Содержание	Размер	Дата
F5Spec	Чертежи корпуса F5 can	79 K	18.09.02
