Логгер-поплавок IBS-P02B

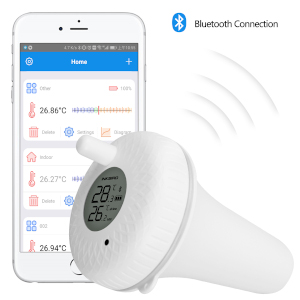

Логгер-поплавок IBS-P02B, изготавливаемый китайской компанией Inkbird, представляет собой автономный беспроводной электронный регистротор для мониторинга температуры водной среды. Такой логгер имеет полностью защищённую герметичную конструкцию в форме поплавка, в нижней части которого расположен чувствительный датчик температуры. Конструкция корпуса логгера обеспечивает его свободное плавание на поверхности водной среды, в то время, как датчик температуры, находится непосредственно в толще воды. Логгер имеет жидкокристаллический дисплей, отображающий текущие значения, а так же минимальные и максимальные значения температуры воды. Кроме того логгер накапливает результаты измерений в собственной памяти и автоматически передает их по радиоканалу Bluetooth на смартфон или планшет пользователя (т.е. гаджет), когда тот находится в пределах досягаемости радиосигнала. Для работы с логгерами необходимо установить бесплатное приложение для Android(1), которое позволяет задать интервал между измерениями, просмотреть историю измерений за определённый промежуток времени в виде графиков, настроить оповещения при выходе величин за пороги, а также импортировать данные в формате csv.

При погружении логгера в воду верхняя часть его корпуса, на которой расположен экран дисплея и защищённая антенна радиообмена, остаются выше уровня поверхности. А нижняя часть корпуса прибора с датчиком температуры находится ниже поверхности. При этом на дисплее отображаются текущие значения измеренной температуры и другая дополнительная информация. Питание логгера осуществляется от двух батарей типоразмера AАА.

Основные характеристики логгера
Нормируемый параметр Минимум Норма Максимум
Диапазон измерений температуры -40°С +70°С
Разрешение при измерении температуры 10 разрядов или 1024 градации (точки)
Чувствительность по температуре (минимальная градация при измерении температуры) 0,1°С
Погрешность при измерении температуры
±1,0°С
Тепловая инерционность при измерении температуры, определяемая временны?м интервалом до момента регистрации 90% конечного температурного уровня,  при  скачкообразном изменении контролируемой температуры от +25°C до +45°C   5 минут
Количество программируемых контрольных температурных пределов (порогов) Два (один верхний и один нижний)
Минимальная градация при задании контрольных температурных пределов 1,0°С
Программируемый интервал между измерениями 10 с; 30 с; 1 мин; 2 мин; 5 мин; 10 мин; 30 мин;
45 мин; 60 мин; 75 мин; 90 мин; 120 мин
Объем энергонезависимой памяти накопленных результатов температуры и влажности, фиксируемой логгером при отсутствии радиообмена со смартфоном 30’000 отсчётов (1)
Предельная дальность связи по радиоканалу 20 м
Диапазон частот, используемый при радиообмене 2,402 ГГц 2,48 ГГц
Электронный идентификационный номер MAC-адрес, как устройства Bluetooth
Тип используемых элементов питания 2 элемента типа ААA, 1,5 В
Эксплуатационный ресурс щелочных батарей питания при температуре +15°С...+25°С и при установленном интервале между измерениями 1 минута   1,5 года
Пылевлагозащищенность в соответствии со стандартом IEC 60529 IP67(2)
Допустимый диапазон температур эксплуатации логгера -40°С +80°С
Допустимый диапазон влажности при эксплуатации логгера 95 % (без конденсации)

    Габариты корпуса логгера

  •  высота без антенны / высота с антенной
  •  высота ниже поверхности / высота над поверхностью без антенны
  •  диаметр верхний (над поверхностью) / диаметр нижний (около датчика температуры)
  •
  •  130 мм / 150 мм
  •  108 мм / 28 мм
  •  80 мм / 30 мм
Вес логгера без батарей питания   205 г

(1) Также для поддержки посредством гаджетов iPhone возможно использования приложения Engbird, которое может быть получено через сервис App Store.

(2) Нижеследующая Таблица показывает длительность экспозиции ПОЛНОГО заполнения памяти логгера IBS‑P02B в зависимости от заданного интервала между опросами:
Интервал
между
измерениями
10 секунд 30 секунд 1 минута 2 минуты 5 минут 10 минут 30 минут 45 минут 60 минут 75 минут 90 минут 120 минут
Время
заполнения
памяти
результатов
~3,5 суток ~10,4 суток ~20,8 суток ~41,7 суток ~104 суток ~208 суток ~625 суток ~937 суток ~1250 суток ~1562 суток ~1875 суток ~2500 суток
Алгоритм архивации результатов в памяти логгера - кольцевой. Т.е. после достижения последней ячейки памяти начинается следующий цикл последовательного заполнения памяти новыми результатами, начиная с младших ячеек, поверх ранее сохраненных значений.

(3) Степень пылевлагозащищённости заявлена изготовителем, но не подтверждена испытаниями в независимой лаборатории.

Габариты логгера IBS-P02B


Файл Содержание
Размер
Дата
IBS-P02B Руководство по эксплуатации логгера IBS-P02B
12,5 M
16.08.2022
Engbird_2.3.1 Приложение Engbird для поддержки эксплуатации логгеров IBS-TH (версия 2.3.1)
7,0 M
27.12.2021
Engbird_2.3.2 Приложение Engbird для поддержки эксплуатации логгеров IBS-TH (версия 2.3.2)
5,0 M
08.08.2022
