Современное жилое, промышленное или офисное здание представляет собой не просто строительную конструкцию, а сложный комплекс, в состав которого входят множество технических подсистем, требующих для своей работы определенных энергозатрат. Расчеты показывают, что энергозатраты на возведение здания составляют всего 10% в общем объеме результирующих расходов на содержание жилища, в то время как остальные 90% составляют именно энергозатраты на эксплуатацию здания в период всего его жизненного цикла. При этом основная доля энергопотребления в жилищно-коммунальной сфере России приходится именно на отопление и горячее теплоснабжение - на это затрачивается до 55% всего расходуемого топлива. Поэтому в настоящий момент проблема организации рациональной эксплуатации зданий и минимизации энергозатрат является сверхактуальной. Решение этих задач немыслимо без тщательного объективного обследования объектов теплоснабжения и энергоснабжения.

Предлагаемая технология температурного мониторинга, основанная на применении миниатюрных цифровых регистраторов температуры ТЕРМОХРОН модификации DS1921G-F5 с диапазоном регистрируемых температур от -40°С до +85°С, позволяет просто и эффективно решить проблему ревизии температурного режима внутри жилых и нежилых помещений, а также непосредственно в трубопроводах подачи тепла. Устройства ТЕРМОХРОН полностью заменяют громоздкие, дорогостоящие и капризные в эксплуатации самописцы. Причем они в полном объеме выполняют функции этих регистрирующих приборов в условиях повышенной влажности и запыленности. Будучи однажды установленными, устройства ТЕРМОХРОН способны бесперебойно работать в автономном режиме и точно регистрировать (при необходимости даже синхронно) температуру окружающей их среды в течение периода, заданного пользователем. При этом нельзя не отметить несомненное преимущество таких устройств - возможность непрерывного температурного контроля во время реальной эксплуатации инженерных систем без какого-либо изменения режима их работы и без необходимости прокладки каких-либо сигнальных и питающих кабелей. По окончании цикла измерений накопленную логгером информацию можно считать при помощи полномасштабного комплекса TCR, реализованного на базе любого персонального компьютера, или недорогого переносного прибора. В первом случае зарегистрированные данные можно представить в виде таблицы, графика или гистограммы, либо сохранить их в виде файла для дальнейшего анализа или архивирования. Автономные переносные микропроцессорные приборы различного класса обеспечивают накопление в собственной энергонезависимой памяти значений, полученных от множества территориально рассредоточенных температурных регистраторов, с целью последующей транспортировки собранных таким образом данных в память удаленного персонального компьютера, для их дальнейшего анализа и архивирования (например, транспортеры TCDL+, TCmT или iB‑Reader). Использование именно таких приборов-накопителей результатов, собранных отдельными регистраторами DS1921, обеспечивает успех при массовом обслуживании многоточечных систем мониторинга состояния энергетических систем и объектов промышленных предприятий и коммунальных хозяйств, характеризующихся десятками и даже сотнями контрольных точек.

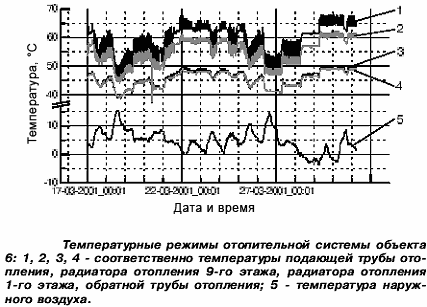

Так, при осуществлении мониторинга теплоснабжения устройства ТЕРМОХРОН модификации DS1921G-F5 размещаются на подающей и обратной трубах котельной, радиаторах отопления и внутренних перегородках обследуемых помещений, а также снаружи здания на его северном фасаде. Мониторинг может проводиться в течение периода времени, определяемого условиями эксплуатации отопительной системы и местными климатическими особенностями. Таким образом, достигается возможность установления характера связи, например, между температурами подающей трубы и другими элементами системы отопления, или между температурами наружного воздуха и подающей трубы, или между температурами наружного воздуха и воздуха в помещениях.

Особенно ценным является то, что устройства ТЕРМОХРОН позволяют проводить мониторинг отопительных и любых иных энергопотребляющих систем в естественных условиях их эксплуатации. Благодаря этому можно объективно задокументировать температурные режимы каждого из отапливаемых помещений, выявить особенности помещений, определяемые их архитектурой, условиями эксплуатации, а также свойства самой отопительной системы. Такой мониторинг полезен как при пуске в эксплуатацию новых котельных, так и для выяснения качества работы систем отопления в начале нового отопительного сезона на уже эксплуатирующихся объектах.

Благодаря перечисленным выше преимуществам, а также наличию необходимых метрологических сертификатов, устройства ТЕРМОХРОН идеальны для проведения процедур энергоаудита (или по другому энергообследования), в ходе которых проверяются наиболее энергоемкие объекты предприятий, оценивается состояние их энергосистем и систем учета, анализируется энергоэффективность технологического цикла, составляются энергобалансы и т.д. Цель таких обследований заключается в определении потенциала энергосбережения, энергоемких и ресурсопотребляющих объектов, технологических процессов, оборудования, видов продукции, а также анализе функционирования энергокомплекса предприятий с целью установить эффективность использования их топливно-энергетических и коммунальных ресурсов. Вообще говоря, задача проведения энергоаудита и получения энергетического паспорта является сегодня сверхактуальной для любого российского предприятия в соответствии с Федеральным законом от 23.11.2009 N 261-ФЗ (ред. от 11.06.2021) "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации".

Еще большие перспективы технологии применения миниатюрных "таблеточных" регистраторов iButton для целей мониторинга объектов энергообеспечения и для решения задач энергоаудита открылись в связи с появлением в 2005 году термологгеров модификации DS1922T-F5, которые могут измерять и накапливать в собственной памяти данные о температурах в диапазоне от 0°С до +125°С. Такой диапазон регистрации наиболее подходит для мониторинга температур теплоносителей, используемых в настоящее время в ЖКХ.

При обсуждении темы применения устройств ТЕРМОХРОН для контроля любых высокотемпературных процессов обязательно необходимо упомянуть о снижении срока службы "таблеток"-логгеров при их эксплуатации с целью регистрации температур выше +50°С, что определяется естественным износом литиевой батареи, входящей в состав их конструкции. В этом случае уже нельзя рассчитать даже примерно момент прекращения функционирования "таблетки"-термологгера, что, безусловно, не очень удобно, т.к. пользователь всегда находится под угрозой потери последней "температурной истории", фиксируемой с помощью устройства ТЕРМОХРОН, которое находится в эксплуатации уже продолжительное время.

В заключение следует отметить, что с 2000 года, т.е. практически с момента появления устройств ТЕРМОХРОН, большую целенаправленную работу по применению этих уникальных логгеров для автоматизации мониторинга систем отопления проводит коллектив Донецкого физико-технического института им. Галкина НАН Украины. В результате этой работы накоплены ценнейшие данные и получен неоценимый опыт, которые отражены в материалах, подготовленных украинскими специалистами по теме применения регистраторов DS1921 для целей энергоконтроля и энергоаудита. Они размещены в конце этой статьи.

Файл	Содержание	Размер	Дата
ib-book	В.А. Белошенко, А.С.Карначев, В.И. Титиевский, В.И. Шелудченко. "Технология iButton в температурном мониторинге зданий и отопительных систем" Донецк: Норд Компьютер, 2001. - 151с. с ил.	4,7 M	19.08.02
47735	В.А.Белошенко, А.С.Карначёв, В.И.Титиевский, В.И.Шелудченко. "Мониторинг объектов теплоснабжения и способ контроля системы отопления зданий" ("Датчики и Системы" №7, 2003)	69 K	16.11.07
Avto	В.С. Казачков, А.Г. Шахнович. "Комплексная система учета энергоресурсов в квартирах жилых домов на основе сети MicroLAN" ("ЖКХ: экономика и управление предприятием" №4, 2003)	60 K	16.11.07
energ	А.С. Вербицкий, И. В. Кузник. "Проблемы оплаты фактического потребления энергоресурсов в жилых зданиях" ("Энергосбережение" №3, 2005)	70 K	16.11.07
